配電柜溫度檢測儀

配電柜可以安裝使用福州華光天銳熒光光纖溫度控制器，精確監測配電柜溫度，同時可以具有報警跳閘等功能。

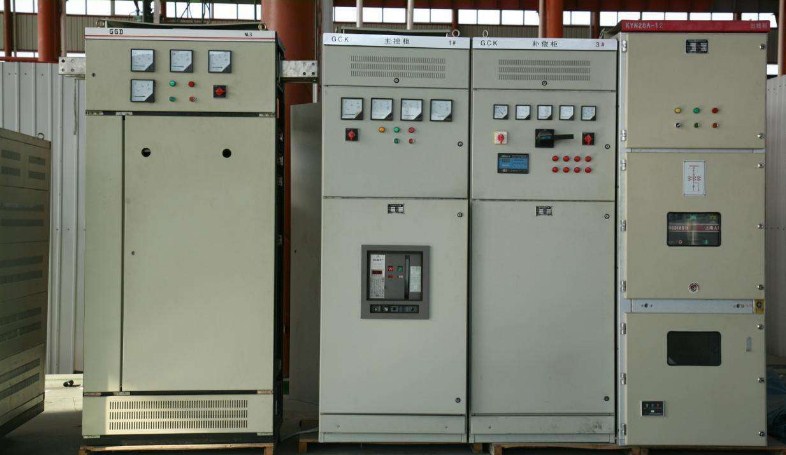

配電柜廣泛應用于發電廠、變電站、企業等電力用戶，由于其用途的特殊性，配電柜的穩定運行是保證電力用戶安全用點的重要保證。
在配電柜的使用過程中，由于其內部觸頭、排線頭的節點長期處于高電壓、大電流的工作狀態下，觸點的結合處以及排連接處因表面氧化、腐蝕、觸點老化等原因?qū)е码娮柙龃螅瑥亩斐蓽囟壬撸瑹崃坎粩喾e累，容易導致配電柜內電子元器件的溫度逐漸升高，導致電子元器件故障，影響配電柜的正常工作。因此，如何調節配電柜內的溫度，保證電子元器件正常工作成為配電柜設計生產時所面臨的重要問題。

配電柜中電器發熱通常是導致火災事故的直接原因之一，為此很多開關都帶來過電流熱保護功能，只是現有的開關熱保護僅僅檢測開關進出線端的溫度，而配電柜通常引起發熱的是在端子及匯流排接線位置，因為接線位置接觸面積的減小，從而導致電阻增大，在同樣電流流過發熱遠比其他地方溫度高，當著溫度通過匯流排或電纜傳遞至開關處引起跳閘時，該接線處的溫度足以引起火災了。

配電柜是配電系統中重要的設備，為了保證配電柜的安全，通常將戶外使用的配電柜設置為封閉或半封閉的金屬柜中，這樣導致了配電柜的通風和散熱性能較差，而在較為炎熱的天氣或滿負載運行的狀態下，配電柜中很容易因散熱效果步好，而導致線路或元器件上溫度較高，從而很容易發生短路現象，同時導致絕緣老化，從而影響配電柜的正常使用，降低配電柜的使用壽命，同時戶外配電柜的溫度和安全監測通常使靠操作人員進行巡視檢查，這樣不僅效率低下，還費時費力。

為了增加配電安全性，需對配電柜內的溫度進行監控。而監測配電柜內部溫度的常規方法為人工檢查的階段，即人工每隔一段時間打開配電柜，使用紅外線溫度探測器對配電柜的主要接線柱進行測溫并做記錄，該做法存在的主要問題是:人工對配電柜測溫，需打開配電柜門，有可能造成人員傷害，不安全，且操作比較復雜。

配電柜光纖測溫系統通過分別在電纜進線處、匯流排連接處、負載出線端及柜體內壁處安裝熒光光纖溫度傳感器，根據各處溫度傳感器感應到的信號轉換成溫度數值，將進線處、匯流排接線處及出線端的溫度與正常溫度進行對比，如各處溫度普遍上升大于設定值，即負載過載(電流過大)報警；如單個位置溫度上升過高，則接線松動(接觸不良、線路老化)報警；溫度過高報警超出設定時間，則繼電器輸出切斷主回路控制線路，主開關分閘保護。

熒光光纖溫度傳感器也可以設置于配電柜內靠近底面、靠近頂面以及設置于其他溫度傳感器之間，可以精確測量配電柜內各個部位的溫度，避免只采用一組溫度傳感器時對應位置局部過熱導致的誤報情況，配電柜內部溫度監測更準確。同時，三組溫度傳感器的設置可以精確測量溫度異常區域，當局部元器件故障導致局部溫度過熱時可以明確顯示故障異常通道，為配電柜內部電子元器件檢修提供位置參考。并且，顯示模塊包括提示燈，可以直觀判斷配電柜溫度狀態。也可以定制設置有通信模塊可以使配電柜內部監測數據導出更方便，有利于配電柜工作狀態的長期監控提高配電柜應用的可靠性。
