供電系統測溫方式

供電系統承載電能的輸送及能量轉換，在整個系統中、整個過程中及每個環節中，發熱無處不在，在穩定的供電系統中，很多發熱并非由劇烈的短路電流引起，而是由設備及線路老化、回路連接點電阻過大、或者長時間運行在散熱不好的環境中造成。這些隱患靠人工巡檢的方式很難發現，那么就需要應用測溫手段對供電系統中關鍵部位進行監測。關鍵部位包括：斷路器觸頭、銅排及銅排連接點、一次電纜及電纜連接頭、變壓器鐵芯、整流器二極管等，而傳統熱電阻及熱電偶的測溫方式由于其為導體材料，會對供電系統造成極大的絕緣隱患。而紅外測溫方式成本較高，且易受落塵影響。而無線發射測溫傳感器由封裝電池供電，其使用壽命只有幾年。由此看出，現有的多種測溫方式均存在較大局限性。
當前，光纖及光電子技術發展迅速，光纖傳感器測溫技術非常適合供電系統的測溫場合應用，具有耐高溫、抗干擾能力強、測量準確等優點，為用戶提供直接動態的測量，具有直接、實時、準確等優點，非常適合于在高電壓、強磁場環境下進行溫度直接測量，同時又可保證高電壓設備的絕緣性能。

熒光光纖測溫系統應用電力行業

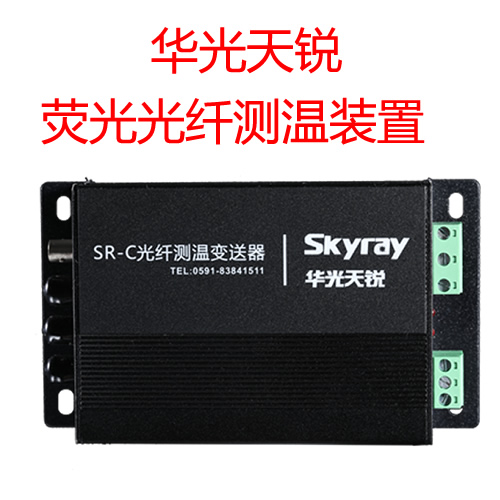

熒光式光纖測溫裝置的供電系統，通過在供電系統中關鍵部位布置安裝多路熒光式光纖探頭測溫點，再通過傳導光纖傳輸光信號，然后進入光纖測溫主機解析出對應的溫度值，后臺監控上位機通過專用光纖測溫分析軟件讀取溫度數據，顯示和分析供電系統的各個關鍵部位的實時溫度值，并通過數據庫形成歷史溫度曲線，通過供電系統的歷史溫度數據對設備及線路進行大數據分析，從而對供電系統的運行狀況進行診斷評估。

光纖測溫系統可對供電系統的供電設備的關鍵部件進行溫度的在線監測分析，對于供電設備的特殊高熱固體類部件，采用預埋的安裝方式實現精準測溫，且測溫傳感器通過光信號的傳輸方式具有很好的抗干擾效果，同時，測溫傳感器具有較高精度、測溫范圍以及較高可靠性和穩定性。熒光光纖測溫方式具有良好的信號傳輸拓?fù)浣Y(jié)構，各路光纖測溫回路通過光纖合并單元匯集以后通過多芯光纜將溫度數據傳送至熒光光纖測溫主機中，經測溫主機對溫度數據處理以后通過TCP Modbus協議上傳到后臺上位機，通過光纖測溫分析軟件對溫度數據進行顯示分析，實現實時報警功能，同時將歷史數據進行統計分析，形成歷史曲線，通過大量的歷史數據以評估供電設備的負荷運行狀態是否正常。
