分布式光纖測溫原理
分布式光纖測溫系統(DTS)利用光纖的拉曼散射原理，當光纖某處溫度變化時，散射光受到調制發生變化，通過高速信號采集與數據處理技術，準確的定位發生擾動的位置并給出實時的溫度報警信息。分布式光纖溫度監測系統測溫利用激光脈沖從光纖中的一端進入，在向前傳播的過程中光纖分子相互作用，發生多種類型的散射，其中由于光纖分子的熱振動產生一個比光源波長長的光，和一個比光源波長短的光，波長短的光強度受溫度影響比較敏感，從光波導內任何一點的兩個長短波光信號強度的比例中，可以得到該點的溫度信息。利用光時域反射（OTDR）原理即通過光纖中光波的傳輸速度和背向光回波的時間對這些熱點進行定位。利用以上技術原理即可實現對沿光纖溫度場的分布式測量。
分布式光纖管道泄漏監測原理

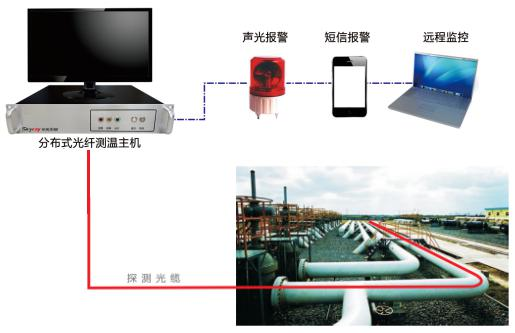

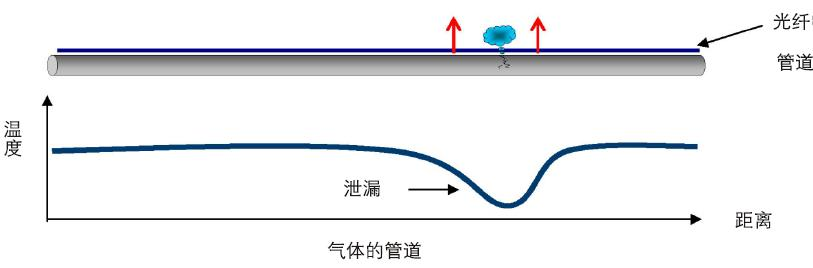

油氣管道泄漏時會引起泄漏點周圍溫度的變化，通過分布式光纖溫度傳感系統可以準確定位泄漏點。在天然氣管線介質泄漏受壓情況下，氣態物質導致的泄漏點的低溫，是由物質的物理性質、工藝條件和周圍環境所決定的。這些點的溫度異常可通過分布式溫度測量而獲得，并有很好的溫度、距離和反應時間精度。管道本身發生泄漏事故時，泄漏出的天然氣由于存在壓力，會向管道周圍發出噴射狀的氣體。如果能對整條天然氣管道在現有的壓力、流量探測技術基礎上，利用沿管道敷設的通訊光纜，接入分布式光纖測溫傳感主機，就能夠?qū)崟r(shí)探測到泄漏點，并進行泄漏點的定位和報警顯示。
分布式光纖測溫泄漏監測系統產品型號參數指標：
以下參數為標準參數展示，可根據客戶具體需求定制，來電咨詢更加及時回復：0591-83841511
| 型號 | SRA-D-GD |
| 測量距離 | ?0~30Km(可定制更長距離) |
| 通道數 | 1~16個（可定制更多通道） |
| 取樣間隔 | 1米 |
| 定位精度 | ±1米 |
| 測溫精度 | ±1攝氏度 |
| 溫度分辨率 | 0.1攝氏度 |
| 單通道測量時間 | 2s-15s秒（取決于感溫光纜的長度） |
| 光纖類型 | 單模光纖 |
| 工作溫度 | -10℃~50℃ |
| 貯存溫度 | -20℃~60℃ |
| 工作濕度 | 0~95%無凝結 |
| 最大工作海拔 | 4000米 |
| 光纖接口 | FC/APC |
| 測溫范圍 | ?-150℃~350℃? （特種光纖） |
| 尺寸(W x H x D) | 485 x 88 x 454 mm |
| 重量8.5 | 8.5kg |
| 通信接口 | RS232、RS485、LAN、USB |
| 電源 | AC220V/50Hz? |
| 激光輻射等級 | 1M |
分布式光纖測溫設備特點

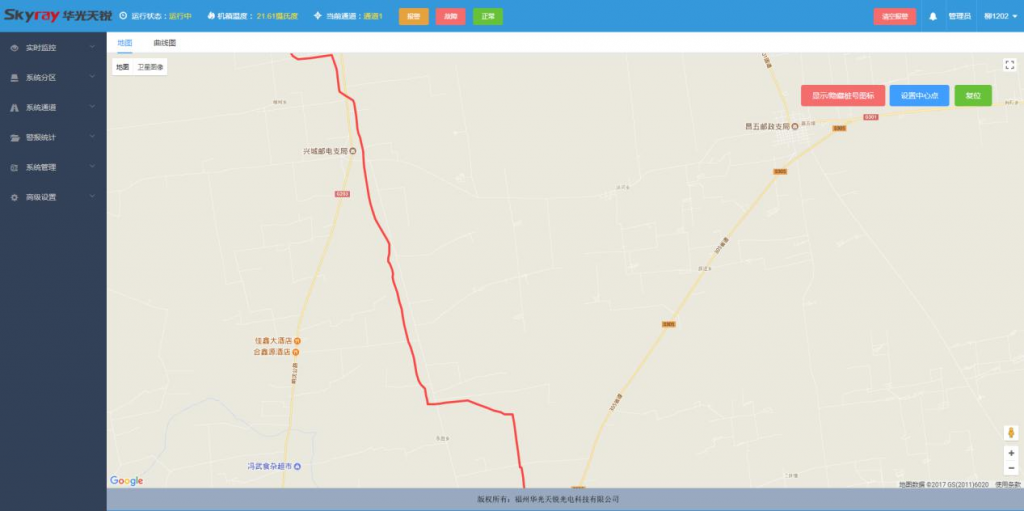

天然氣管線泄漏安全監測系統采用目前先進的管道溫度系統監測技術。僅用天然氣管線中的通訊光纜的一根光纖就可實現長達幾十公里的天然氣管道泄漏定位報警。通過基于通訊光纜的分布式光纖測溫技術，對天然氣管線進行在線溫度分布監測，就能夠通過管道溫度異常點的探測，準確發現管道的泄漏點，并及時的進行報警和定位。如果天然氣管線發生泄漏，高壓氣體的體積膨脹將引起漏點附近溫度的下降，分布式光纖測溫系統同樣可通過溫度異常點的探測，發現并定位天然氣管線的泄漏點。通過對天然氣管線進行在線的分布式溫度監測，并將系統設備接入管道監測系統局域網，通過網絡信號可將溫度信息上傳給中央服務器。可在整個天然氣管線線路發生管道泄漏以及事故初期階段，第一時間發現并報告預警點的具體位置、溫度變化、溫度下降走向等信息數據，為天然氣管線管理部門及其它相關部門及時定位、分析可能發生的管道泄漏事故提供可靠堅實的信息獲取手段，為天然氣管線系統安全運行提供高效的安全保障。本系統具有本質防爆、抗強電磁干擾、電絕緣性好、防雷擊、高精度、重量輕、體積小等優點，適合在易燃、易爆等高危環境應用。設備聯網后，通過載入百度地圖顯示光纜所在位置地圖，并設定中心點，選定當?shù)厮谖恢茫筛鶕?jù)管道的走向在地圖上標出光纜走向圖，當發生報警時，界面會出現一個彈窗，顯示報警地點，報警時間等。
